Visualisierung von Produktionsdaten

Der Druck, die Qualität zu heben, die Kosten zu senken und trotz möglichst niedriger Lagerhaltung Liefertermine einzuhalten ("QKL"), führt zu Optimierungen und Erweiterungen des MES-Systems. Neue Ansätze, oft motiviert aus anderen Branchen, führen zu neuen Abläufen und Techniken, die nicht immer mit dem "alten" MES-System (PROMIS) abgebildet werden können. Ein Baustein dieser Ansätze sind die QKL-Charts, die zeitnah und detailliert den Stand der Produktion und den Vergleich mit Sollzahlen visualisieren sollen.

Dieses Projekt zeigt, wie man Technik aus verschiedenen Bereichen zusammenführen kann. Es wird auf ein MES-System zugegriffen, Nachrichten werden via Message-Queues ausgetauscht und verarbeitet, Datenbank- und WEB-Programmierung kommen zum Einsatz.

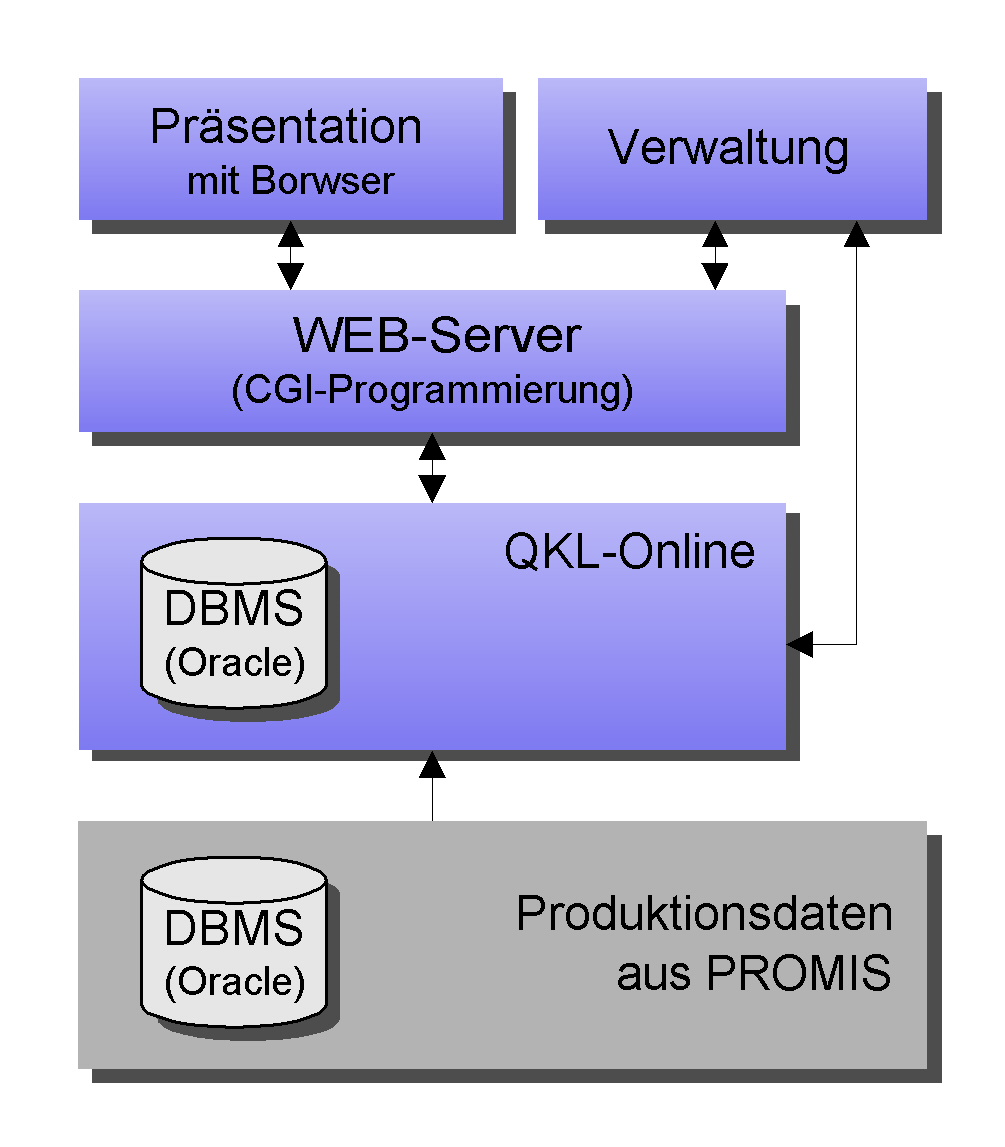

Ein paar Details: Wichtige Ereignisse in der Produktion (Trackin, Trackout, usw.) lösen Nachrichten aus, die analysiert und in einer Oracle-Datenbank aufbereitet werden. Ein regelmäßiger Abgleich mit den Daten des MES-Systems garantiert die Zuverlässigkeit der Ergebnisse. Die Daten werden innerhalb der QKL-Datenbank zusätzlich aufbereitetet, so dass sie schnell von WEB-Applikationen ausgewertet werden können. CGI-Scripte auf einem WEB-Server im Intranet der Fab greifen auf diese Daten zu und generieren - on the fly - die QKL-Charts. Das heißt, mit Web-Browsern können die Ergebnisse präsentiert werden.
